什么是羅氏線圈？

羅哥夫斯基線圈，也被稱為羅氏線圈或空心線圈，是一種采用夾合式設計的柔性傳感器。它能夠便捷地套在載流導體上，實現對幾千安培大電流的測量，而無需大幅增加互感器的體積。作為一種電子式電流互感器，羅氏線圈適用于檢測交流電流，包括高速瞬變、功率器件的脈沖電流，以及50 Hz或60 Hz的工頻正弦電流。

羅氏線圈具有極薄且柔韌的特點，這使得它在使用中較為精密且容易受損，因此需要謹慎操作，以確保其長期穩定工作。

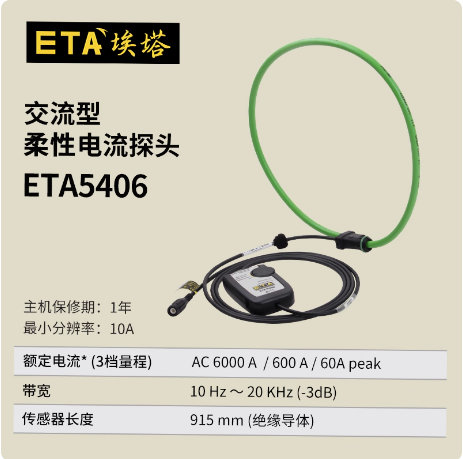

若需對幾十安培級別的交流電流進行靈活測量，羅氏線圈電流探頭是一個值得考慮的選擇。

羅氏線圈的測量原理

其工作基于法拉第電磁感應定律，即閉合回路中產生的感應電動勢與穿過該回路的磁通量變化率成正比。

與傳統的交流電流互感器類似，羅氏線圈通過在次級線圈中產生與主絕緣導體電流成比例的電壓信號來實現測量。兩者的主要區別在于磁芯結構：羅氏線圈采用空心設計，而常規電流互感器則使用高磁導率的鐵芯配合次級繞組完成磁耦合。空心磁芯結構有助于降低插入阻抗，從而獲得更快的信號響應速度和更高的電壓線性度。

該線圈以環狀形式包圍載流導體，當導體通過交流電流時，其周圍產生的變化磁場會在線圈中感應出電壓。羅氏線圈輸出的電壓信號與電流隨時間的變化率（即電流的微分）成正比。后續通過積分電路對該電壓進行處理，最終使探頭輸出一個與輸入電流信號成比例的輸出電壓。
