電流探頭鉗口未閉合為什么會導致測量讀數嚴重失準？

在電子測量的世界里，電流探頭因其非接觸式測量的便利性而備受工程師青睞。無論是調試開關電源、分析電機驅動，還是進行功耗分析，它都是不可或缺的工具。然而，一個看似微不足道的操作疏忽——鉗口未完全閉合——就足以讓您的精確測量計劃徹底泡湯。

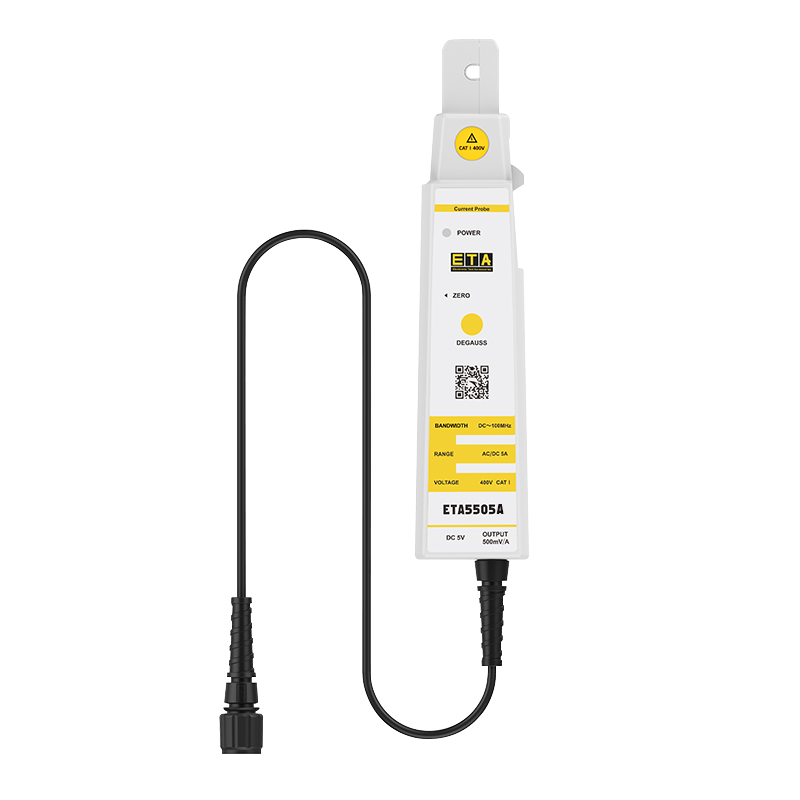

一、電流探頭的工作原理：依賴閉合磁路

要理解為何鉗口必須閉合，我們首先要明白電流探頭是如何工作的。絕大多數電流探頭（除羅氏線圈外）都需要一個完整、高磁導率的磁芯來有效地匯聚導線產生的磁場。 這個磁芯就是探頭的鉗口。當鉗口完全閉合時，它形成了一個閉合磁路，磁場被緊緊地束縛在磁芯內部，幾乎全部穿過次級線圈和霍爾傳感器，從而產生準確、高信噪比的輸出信號。

二、影響有多嚴重？量化分析

當鉗口哪怕只是細微地未完全閉合時，這個理想的閉合磁路就被破壞了。假設您正在測量一個峰值為5A的開關電流波形。

鉗口完全閉合時：探頭輸出一個500mV的信號（假設探頭靈敏度為100mV/A），示波器屏幕上顯示一條清晰、幅值正確的波形。

鉗口存在1mm氣隙時：由于磁場泄漏，探頭可能只輸出一個250mV的信號。如果您沒有察覺，您會誤以為測量到的峰值電流只有2.5A，從而可能得出“系統效率異常高”或“負載變輕”等完全錯誤的結論。

這種誤差對于定量分析（如效率計算、功耗評估）是致命的，同時也可能使波形形狀失真，影響對開關特性、 ringing（振鈴）等現象的判斷。

三、不僅僅是讀數偏小：其他潛在風險

抗干擾能力下降：閉合的磁路同樣起到屏蔽作用。未閉合的鉗口會使內部的霍爾傳感器和線圈更容易受到外部電磁干擾（EMI）的影響，測量到的波形可能摻雜大量噪聲，變得不可信。

機械損傷風險：長期讓鉗口處于非正常閉合狀態，可能會磨損其鉸鏈或鎖定機構，導致探頭永久性損壞。
