電流探頭使用技巧

消除磁性(去磁/消磁 )和直流偏置

要確保精確地測量低電平電流，您需要對磁進行去磁以消除殘余磁性。就像消除 CRT 顯示器的多余磁場可以改善畫質一樣，您可以通過對電流探頭進行消磁或去磁來消除任何剩余磁性。如果在探頭核心被磁化的情況下進行測量，那么就會產生和剩余磁性成正比的偏置電壓，從而誘發測量誤差。無論您何時要接通/斷開探頭的電源開關或者對其輸入過量電流時，去除探頭磁核的磁性都非常重要。為執行探頭去磁/消磁，可以將探頭與所有導體斷開，并確定探頭閉鎖，然后按下探頭DEMAG(或 DEGAUSS)按鈕。

此外，您還可使用探頭上的調零控制按鈕來校正探頭的多余電壓偏置或溫度漂移。

提高示波器探頭靈敏度

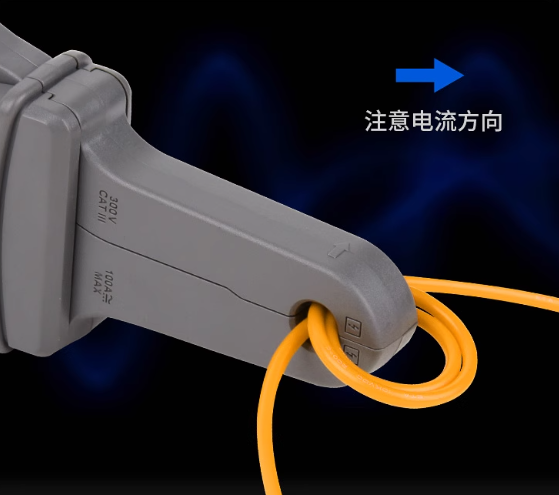

電流探頭可以測量流經探頭鉗口的電流所生成的磁場。它會生成與輸入電流成正比的電壓輸出。如果您正在測量直流信號或小幅度的低頻交流信號，可以通過在探頭上纏繞多匝被測導體來提高測量靈敏度。此時信號的強度將按照被測導體在探頭上纏繞的匝數倍增。例如，如果一個導體在探頭上纏繞了 5 圈，而示波器顯示的讀數為 50 mA，那么實際的電流就是 50 mA 除以 5，即10 mA。在本例中，您可以將電流探頭的靈敏度提高5倍。

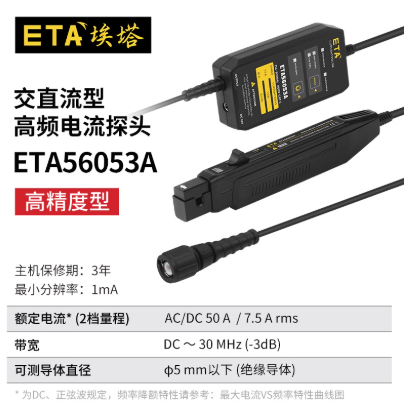

最后，埃塔示波器電流探頭ETA5603XXA系列最低可測量電流為1mA
