示波器探頭在家電類產品電源設計行業解決方案

家電類產品的電源設計是確保其穩定運行和用戶安全的關鍵要素。在電源設計流程中，電源需滿足高功率、高效率等技術指標。因此，對電源的信號測試顯得尤為重要。本文將結合實際案例，展示在家電類產品電源設計領域的行業解決方案。

案例概述

某家電行業的領軍企業，在最近的一個項目案例中，需設計一款家電產品的水泵電源。這款電源具備瞬態高功率和高效率的特點。面對用戶頻繁使用的場景，瞬時功率可達2KW，需確保電源在各種工況下均能穩定、可靠地輸出。同時，在高效電源設計方面，開關管和驅動電路的性能至關重要，其損耗特性直接決定了效率的高低，是評估電源高效性能的關鍵指標。

客戶需求分析

在制造家電類產品電源時，客戶面臨的主要挑戰在于如何確保高功率設備的電流和電壓穩定性。此外，隨著家電產品智能化的發展，對高效能電源電路的設計要求也日益提高。

設計此類電源需關注兩個重要指標：一是電源效率，計算公式為輸出功率除以輸入功率。為準確測量電源效率，需在多個工作點進行測試，包括輕載、半載和滿載等狀態。在每個工作點下，通過測量輸入電壓、輸入電流、輸出電壓和輸出電流，可計算出相應的輸入功率和輸出功率，進而得出該工作點下的效率值。因此，測量這些參數對于評估電源性能至關重要。

二是電源設計過程中，典型電路IGBT開關管的動態參數和電特性至關重要，需使用專業設備測量開關管兩端的電壓波形（VDS）。特別是當開關管在導通和關閉過程中，電壓可能處于高電壓范圍。測試設備需具備高精度特點，以滿足捕捉和分析電源信號、確保產品性能和穩定性的需求。

解決方案

為滿足客戶需求，我們提供以下解決方案：

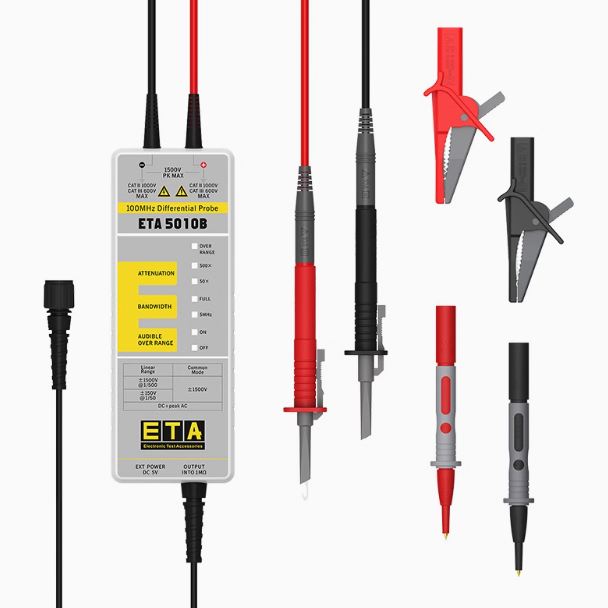

高壓差分探頭：用于精確測量開關管兩端的電壓波形（VDS），確保測試結果的準確性。

交直流電流探頭：用于實時監測輸入電源的交流電流，以評估電源的穩定性和效率。

測試方案

被測設備：家電類產品電源電路板

測試點位：開關管兩端的電壓波形（VDS）及輸入電源220V的交流電流

在測試中，我們通過實時監測電流和電壓波形，能夠準確評估電源的性能和穩定性，為客戶提供可靠的測試數據和優化建議。
