高壓差分探頭應用

應用場景：

在電源系統測試中，經常需要測量三相供電中的火線與火線之間，或者火線與零（中）線之間的相對電壓差。

單端探頭使用問題：

許多用戶傾向于直接使用單端探頭來測量這兩點之間的電壓。然而，這種做法往往會導致探頭燒毀的現象時有發生。

示波器接地機制：

大多數示波器的“信號公共線”終端與保護性接地系統相連接，這一連接點通常被稱為“接地”。由此，所有施加到示波器上以及由示波器提供的信號都共享一個公共的連接點。

公共連接點的實現：

該公共連接點通常通過示波器機殼與交流電源設備電源線中的第三根導線（地線）相連。在實際測量中，用戶可能會將探頭地線連接到某個測試點上。

單端探頭測量的風險：

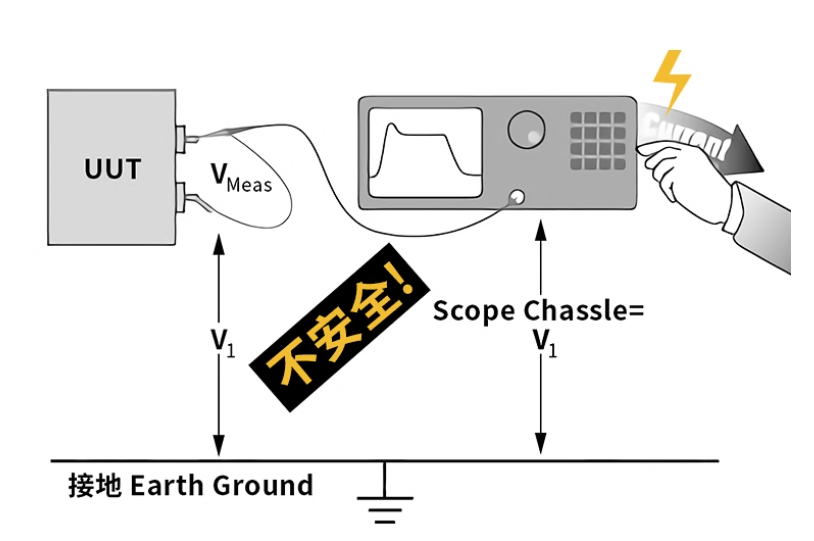

如果使用單端探頭進行測量，其地線可能會與供電線直接相連。在這種情況下，由于示波器已經接地，而供電系統通常也接地，因此直接相連會導致短路。

差分探頭的必要性：

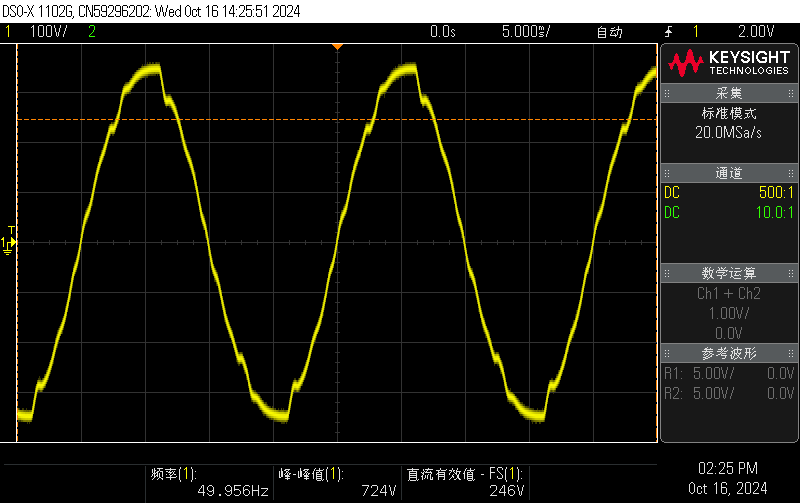

為了避免上述短路風險，我們需要使用差分探頭進行浮地測量。

差分探頭能夠分別測量兩個輸入信號之間的差值，而無需將它們與示波器的接地系統相連。
